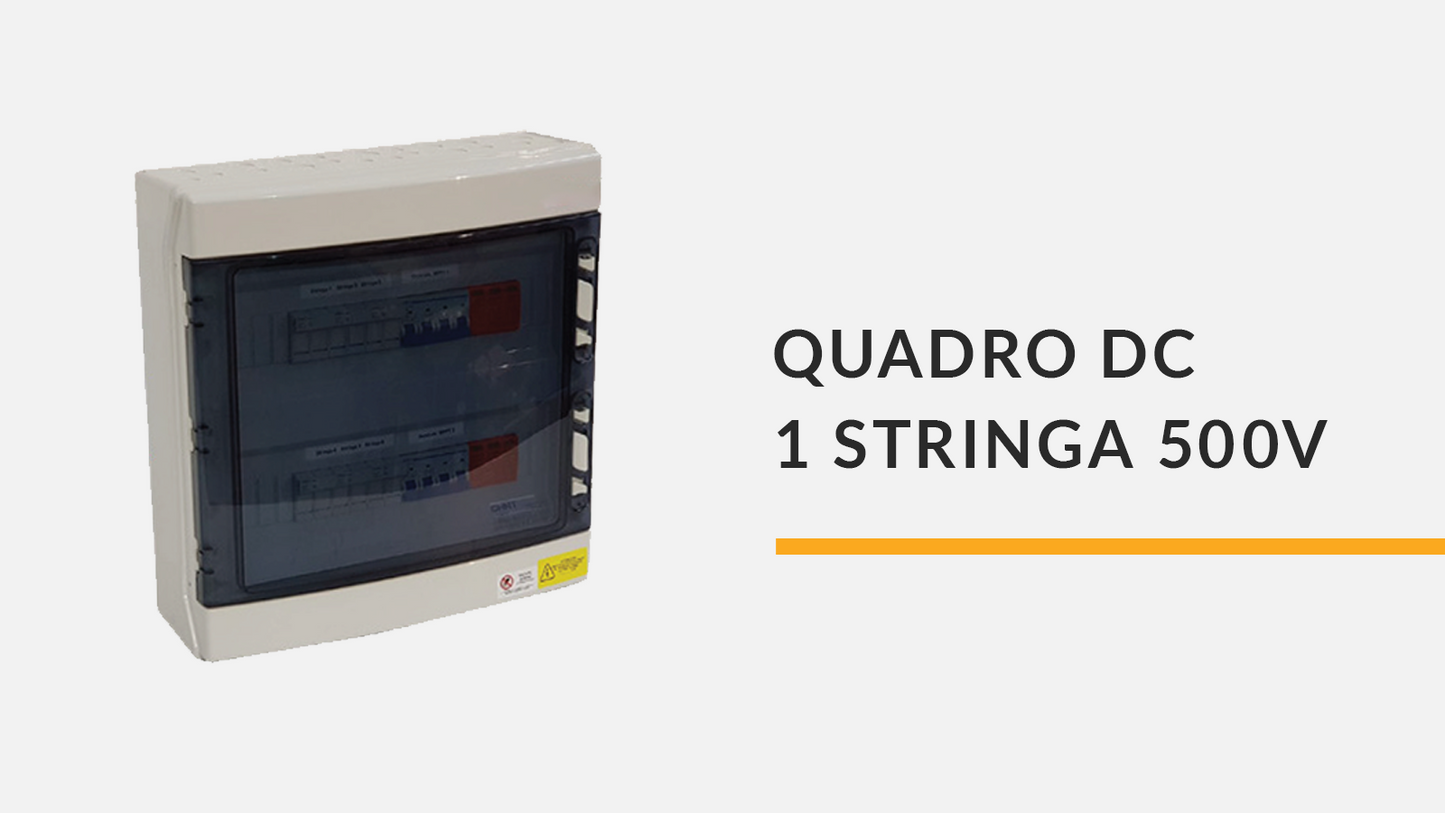

QUADRO DI CAMPO DC – 1 STRINGA 500V
QUADRO DI CAMPO DC – 1 STRINGA 500V
*IVA esclusa.
**SPEDIZIONE ESCLUSA
Quadro fotovoltaico 1 stringa 500 Vdc per 1 MPPT con interruttore magnetotermico e scaricatore
Il quadro fotovoltaico 1 stringa 500 Vdc per 1 MPPT è un centralino elettrico progettato per la protezione e gestione delle linee in corrente continua negli impianti fotovoltaici. Il quadro consente il collegamento sicuro di una stringa fotovoltaica ad un ingresso MPPT dell’inverter garantendo protezione elettrica e continuità operativa del sistema.
Il dispositivo integra protezioni dedicate per la linea DC come interruttore magnetotermico e scaricatore di sovratensione, elementi fondamentali per la sicurezza dei componenti dell’impianto e per la protezione contro sovracorrenti e sovratensioni di origine atmosferica o di manovra.
Il quadro è installato tra il campo fotovoltaico e l’ingresso MPPT dell’inverter e consente il sezionamento e la protezione della linea in corrente continua migliorando l’affidabilità dell’impianto fotovoltaico.
Funzione del quadro stringa fotovoltaico
Il quadro di stringa fotovoltaico è progettato per gestire e proteggere la linea in corrente continua proveniente dai moduli fotovoltaici prima dell’ingresso nell’inverter. La presenza di dispositivi di protezione garantisce il corretto funzionamento dell’impianto e la salvaguardia delle apparecchiature elettriche.
Il sistema di protezione integrato consente di controllare e proteggere la linea DC da condizioni di funzionamento anomale come:
- sovracorrenti
- sovratensioni di origine atmosferica
- sovratensioni dovute a manovre elettriche
- guasti sulla linea in corrente continua
Il quadro consente inoltre il sezionamento della linea fotovoltaica facilitando le operazioni di manutenzione e controllo dell’impianto.
Caratteristiche principali del quadro fotovoltaico 500 Vdc
- Gestione di una stringa fotovoltaica collegata ad un MPPT
- Tensione nominale di funzionamento fino a 500 Vdc
- Protezione magnetotermica della linea in corrente continua
- Scaricatore di sovratensione DC Tipo 2 per protezione contro sovratensioni
- Centralino da parete in materiale ABS
- Grado di protezione IP65 per installazioni in ambienti esterni o tecnici
- Cablaggi interni realizzati e pronti per il collegamento
- Morsetti ingresso e uscita linea fotovoltaica
- Pressacavi per ingresso e uscita cavi
- Etichettatura identificativa dei componenti
Applicazioni del quadro di stringa fotovoltaico
- Impianti fotovoltaici residenziali
- Impianti fotovoltaici commerciali di piccola potenza
- Sistemi fotovoltaici con inverter dotati di MPPT dedicato
- Installazioni fotovoltaiche su tetti e coperture
- Impianti di produzione di energia da fonte solare
Componenti inclusi nel quadro elettrico DC
- 1 centralino da parete in ABS IP65 da 12 moduli
- 1 interruttore magnetotermico 2 poli 16A 500 Vdc
- 1 scaricatore di sovratensione DC Tipo 2 500 Vdc
- morsetti di ingresso e uscita linea
- cablaggi elettrici interni
- pressacavi per passaggio cavi
- etichettatura identificativa dei circuiti
Specifiche tecniche del quadro fotovoltaico
| Tipologia quadro | Quadro di stringa fotovoltaico in corrente continua |
|---|---|
| Numero stringhe | 1 stringa fotovoltaica |
| Ingresso inverter | 1 MPPT |
| Tensione nominale | 500 Vdc |
| Protezione magnetotermica | 2 poli 16A |
| Protezione sovratensioni | SPD Tipo 2 DC |
| Grado di protezione | IP65 |
| Materiale contenitore | ABS da parete |
| Moduli disponibili | 12 moduli |
Installazione del quadro fotovoltaico DC
Il quadro di stringa fotovoltaico è progettato per installazione su parete in prossimità del campo fotovoltaico o dell’inverter. Il contenitore in ABS con grado di protezione IP65 consente l’utilizzo anche in ambienti esterni o in locali tecnici.
La configurazione del quadro e il dimensionamento delle protezioni devono essere verificati da un installatore elettrico qualificato o dal progettista dell’impianto in base alle caratteristiche dei moduli fotovoltaici e dell’inverter utilizzato.
Domande frequenti sul quadro fotovoltaico 1 stringa
A cosa serve un quadro di stringa fotovoltaico
Il quadro di stringa fotovoltaico protegge la linea in corrente continua tra i moduli fotovoltaici e l’inverter integrando dispositivi di protezione contro sovracorrenti e sovratensioni.
Per quali impianti è adatto questo quadro
Il quadro è adatto per impianti fotovoltaici con una stringa collegata ad un ingresso MPPT dell’inverter con tensione di esercizio fino a 500 Vdc.
Che funzione ha lo scaricatore di sovratensione
Lo scaricatore di sovratensione protegge l’impianto fotovoltaico dalle sovratensioni di origine atmosferica o dovute a manovre elettriche scaricando l’energia verso terra e proteggendo inverter e componenti elettronici.
