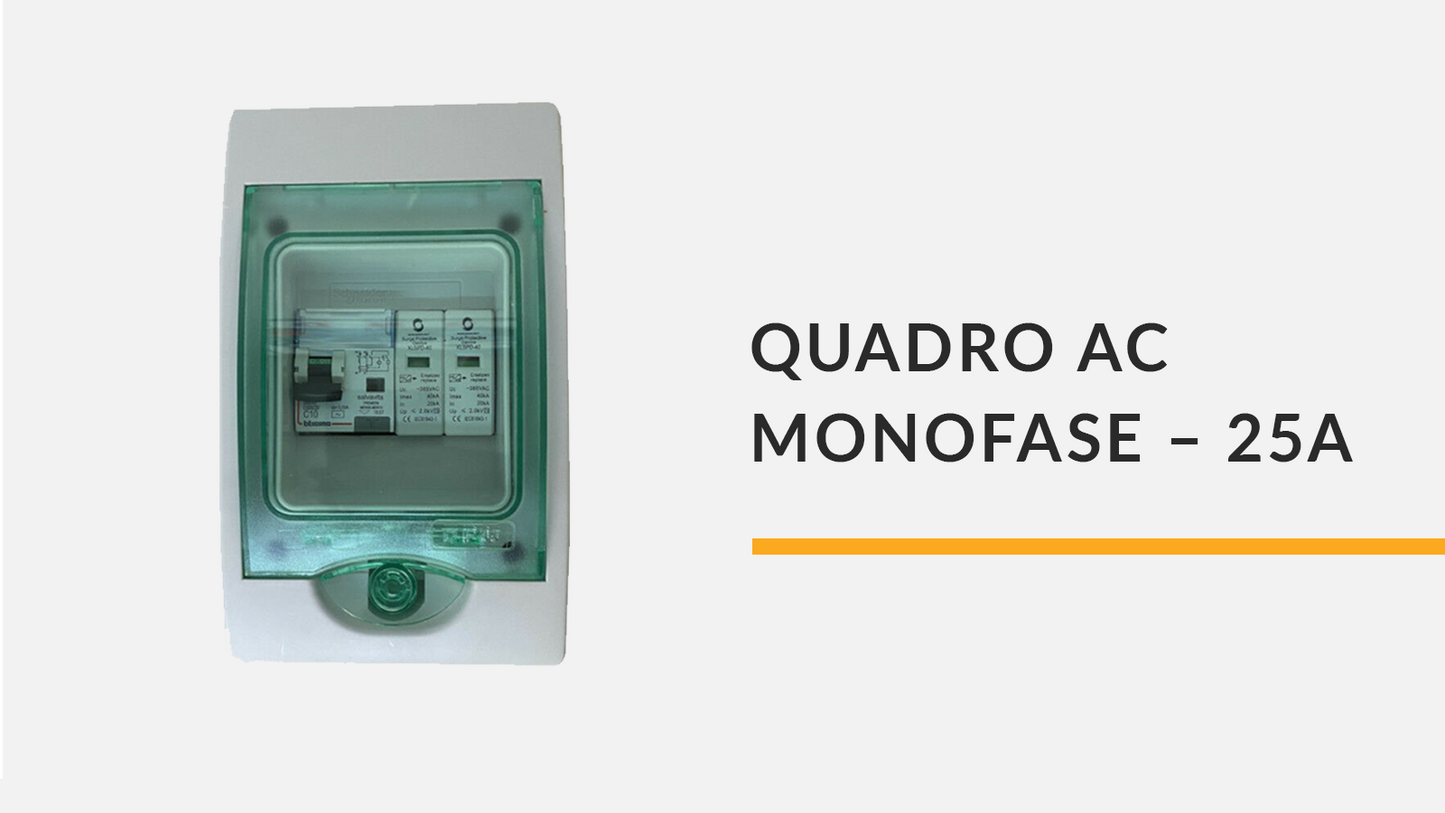

Quadro AC monofase – 25A

Quadro AC fotovoltaico monofase 25 A con protezioni e SPD Tipo 2 per inverter fino a 5 kW

Il quadro AC fotovoltaico monofase da 25 A è un quadro elettrico progettato per la gestione, protezione e distribuzione del lato corrente alternata (AC) negli impianti fotovoltaici residenziali e di piccola potenza collegati alla rete elettrica in bassa tensione.

Il quadro è configurato per la gestione di un singolo inverter fotovoltaico monofase con potenza fino a 5 kW. Integra dispositivi di protezione elettrica e protezione contro le sovratensioni progettati per garantire sicurezza operativa e protezione dell’impianto fotovoltaico.

Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica domestica assicurando la protezione delle linee elettriche e dei componenti dell’impianto.

---

Funzione del quadro AC negli impianti fotovoltaici

Il quadro elettrico AC fotovoltaico rappresenta il punto di connessione tra l’inverter fotovoltaico e la rete elettrica dell’edificio. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica e protezione dei circuiti.

All’interno del quadro sono installati dispositivi di protezione magnetotermica e differenziale che proteggono le linee elettriche e l’inverter da sovraccarichi, cortocircuiti e dispersioni verso terra.

• protezione delle linee elettriche
• protezione dell’inverter fotovoltaico
• protezione contro sovratensioni
• gestione sicura della distribuzione AC

L’integrazione di scaricatori di sovratensione consente inoltre di proteggere l’impianto da sovratensioni di origine atmosferica o di manovra che possono compromettere il corretto funzionamento dell’inverter e delle apparecchiature elettriche.

---

Caratteristiche principali del quadro AC fotovoltaico 25 A

• Quadro AC per inverter fotovoltaico monofase fino a 5 kW
• Corrente nominale 25 A
• Protezione magnetotermica differenziale della linea
• Interruttore magnetotermico bipolare di protezione
• Scaricatore di sovratensione SPD Tipo 2
• Centralino da parete in materiale ABS
• Grado di protezione IP65
• Configurazione per installazioni fotovoltaiche residenziali

---

Applicazioni del quadro AC fotovoltaico monofase

• Impianti fotovoltaici residenziali
• Impianti fotovoltaici domestici di piccola potenza
• Installazioni fotovoltaiche con inverter monofase
• Sistemi di produzione di energia rinnovabile fino a 5 kW
• Impianti fotovoltaici collegati alla rete elettrica domestica

---

Componenti inclusi nel quadro elettrico AC

• 1 centralino da parete in ABS IP65 12 moduli
• 1 interruttore magnetotermico differenziale 1P+N 25A curva C 300mA tipo A
• 1 interruttore magnetotermico 2P 25A curva C 275 Vac
• 1 scaricatore di sovratensione 1P+N Tipo 2 40kA 275 Vac

---

Specifiche tecniche del quadro AC fotovoltaico

Tipologia quadro	Quadro elettrico AC fotovoltaico monofase
Corrente nominale	25 A
Configurazione inverter	Singolo inverter monofase fino a 5 kW
Protezione sovratensioni	SPD Tipo 2 40kA
Protezione linee	Magnetotermica e differenziale
Centralino	ABS da parete
Grado di protezione	IP65

---

Installazione del quadro elettrico AC per impianti fotovoltaici

Il quadro elettrico AC è progettato per installazioni su parete in ambienti tecnici, locali elettrici o aree dedicate agli impianti fotovoltaici residenziali.

Il centralino in materiale ABS con grado di protezione IP65 garantisce una protezione efficace dei componenti elettrici contro polvere, umidità e agenti atmosferici, permettendo l’installazione anche in ambienti esterni protetti.

Il dimensionamento e la configurazione del quadro devono essere verificati da un installatore elettrico qualificato in base alla potenza dell’impianto fotovoltaico e alle caratteristiche dell’inverter installato.

---

Domande frequenti sul quadro AC fotovoltaico

A cosa serve il quadro AC negli impianti fotovoltaici

Il quadro AC gestisce la distribuzione della corrente alternata prodotta dall’inverter fotovoltaico e protegge l’impianto elettrico tramite dispositivi magnetotermici, differenziali e sistemi di protezione contro le sovratensioni.

Per quali impianti è adatto questo quadro AC

Il quadro è progettato per impianti fotovoltaici residenziali con singolo inverter monofase fino a 5 kW collegato alla rete elettrica domestica.

Perché è importante la protezione contro le sovratensioni

Gli scaricatori di sovratensione proteggono l’impianto fotovoltaico e l’inverter da sovratensioni causate da fulmini o variazioni della rete elettrica che potrebbero danneggiare le apparecchiature.

---
