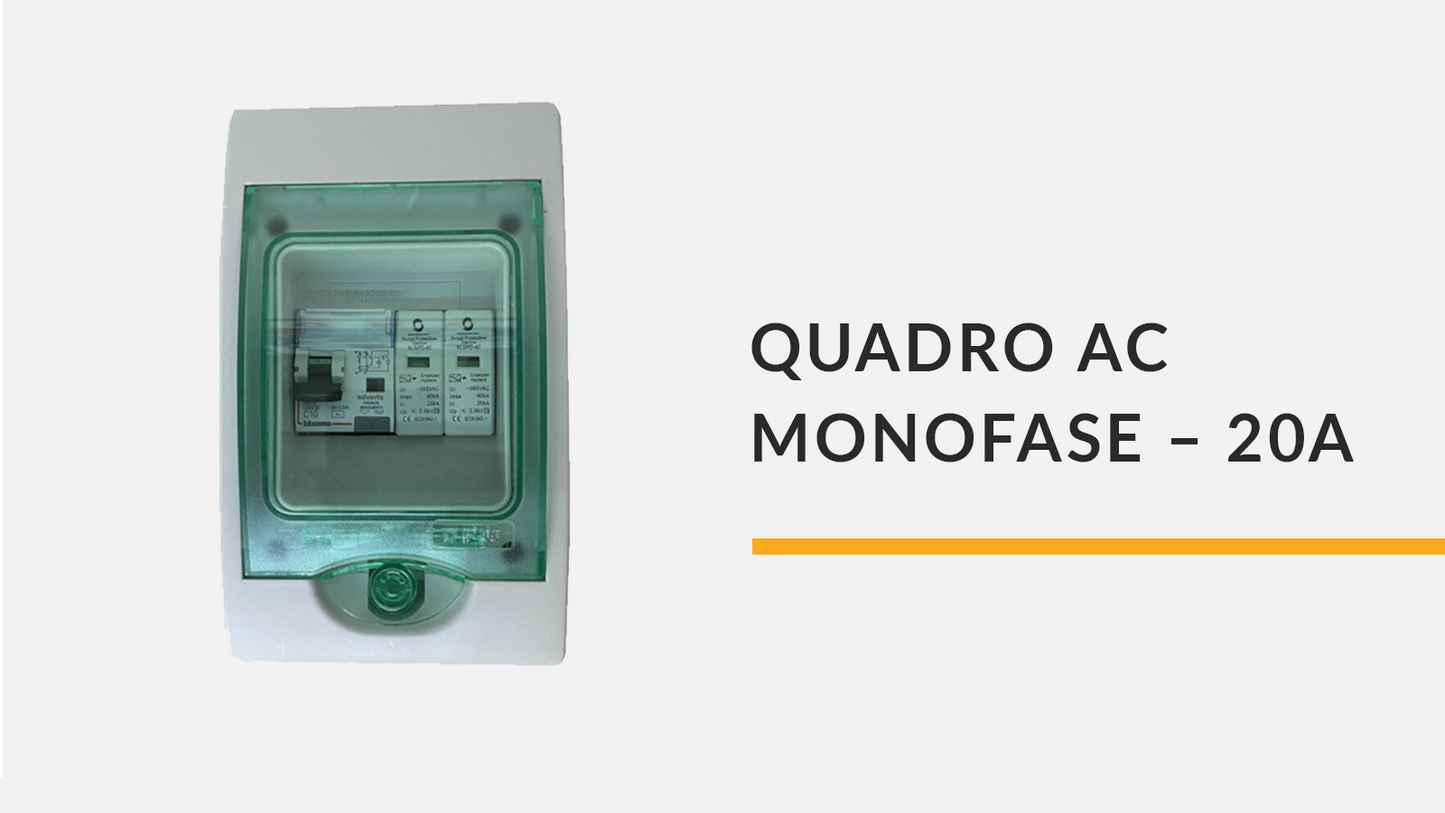

Quadro AC monofase – 20A

Quadro AC fotovoltaico monofase 20 A per singolo inverter fino a 4 kW

Il quadro AC fotovoltaico monofase da 20 A è progettato per la gestione, protezione e controllo del lato corrente alternata negli impianti fotovoltaici residenziali e di piccola potenza. Il quadro consente il collegamento sicuro di un singolo inverter monofase con potenza fino a 4 kW alla rete elettrica di distribuzione garantendo la protezione dei componenti e dell’impianto.

Il centralino integra dispositivi di protezione magnetotermica, protezione differenziale e scaricatori di sovratensione progettati per salvaguardare inverter e linea elettrica da sovraccarichi, cortocircuiti e sovratensioni di origine atmosferica o di manovra.

La configurazione del quadro è studiata per impianti fotovoltaici monofase con inverter fino a 4 kW e permette una gestione sicura della linea AC tra inverter e quadro di distribuzione dell’impianto elettrico.

---

Funzione del quadro AC negli impianti fotovoltaici monofase

Il quadro elettrico AC rappresenta il punto di protezione e distribuzione tra l’inverter fotovoltaico e la rete elettrica dell’edificio. La sua funzione principale è garantire la sicurezza dell’impianto e la protezione dei dispositivi collegati.

I dispositivi installati all’interno del quadro permettono di:

• proteggere la linea elettrica da sovraccarichi e cortocircuiti
• proteggere l’impianto da dispersioni verso terra
• limitare gli effetti delle sovratensioni atmosferiche
• interrompere automaticamente la linea in caso di anomalie

Questo sistema di protezione contribuisce a migliorare l’affidabilità e la sicurezza degli impianti fotovoltaici residenziali e domestici collegati alla rete elettrica.

---

Caratteristiche principali del quadro AC fotovoltaico 20 A

• Gestione lato corrente alternata di un inverter monofase fino a 4 kW
• Protezione magnetotermica e differenziale della linea elettrica
• Scaricatore di sovratensione SPD tipo 2 per protezione da sovratensioni
• Interruttore magnetotermico dedicato alla protezione della linea inverter
• Centralino da parete in materiale ABS
• Grado di protezione IP65 per installazioni in ambienti tecnici
• Configurazione compatta per impianti fotovoltaici residenziali

---

Applicazioni del quadro AC fotovoltaico monofase

• Impianti fotovoltaici residenziali
• Impianti fotovoltaici domestici di piccola potenza
• Installazioni con singolo inverter monofase
• Sistemi fotovoltaici fino a 4 kW
• Impianti di produzione di energia elettrica da fonti rinnovabili

---

Componenti inclusi nel quadro elettrico AC

• 1 centralino da parete in ABS grado di protezione IP65 da 12 moduli
• 1 interruttore magnetotermico differenziale 1P+N 20A curva C 300mA tipo A
• 1 interruttore magnetotermico 2 poli 20A curva C 275 Vac
• 1 scaricatore di sovratensione 1P+N tipo 2 40kA 275 Vac

---

Specifiche tecniche del quadro AC fotovoltaico

Tipologia quadro	Quadro elettrico AC fotovoltaico monofase
Configurazione inverter	1 inverter monofase fino a 4 kW
Corrente nominale	20 A
Protezione sovratensioni	SPD tipo 2 40kA
Grado di protezione	IP65
Installazione	Centralino da parete in ABS

---

Installazione del quadro elettrico AC per impianti fotovoltaici

Il quadro AC è progettato per installazioni in ambienti tecnici, locali elettrici o spazi dedicati agli impianti fotovoltaici domestici. Il centralino in ABS con grado di protezione IP65 garantisce una protezione efficace dei dispositivi interni contro polvere e umidità.

L’installazione deve essere eseguita da personale qualificato nel rispetto delle normative elettriche vigenti e delle specifiche tecniche dell’impianto fotovoltaico.

---

Domande frequenti sul quadro AC fotovoltaico

Per quali impianti è adatto questo quadro AC

Il quadro è progettato per impianti fotovoltaici monofase con singolo inverter fino a 4 kW ed è indicato per installazioni residenziali e domestiche.

Qual è la funzione dello scaricatore di sovratensione

Lo scaricatore SPD tipo 2 protegge l’impianto e l’inverter dalle sovratensioni causate da fulmini indiretti o da manovre sulla rete elettrica.

---
