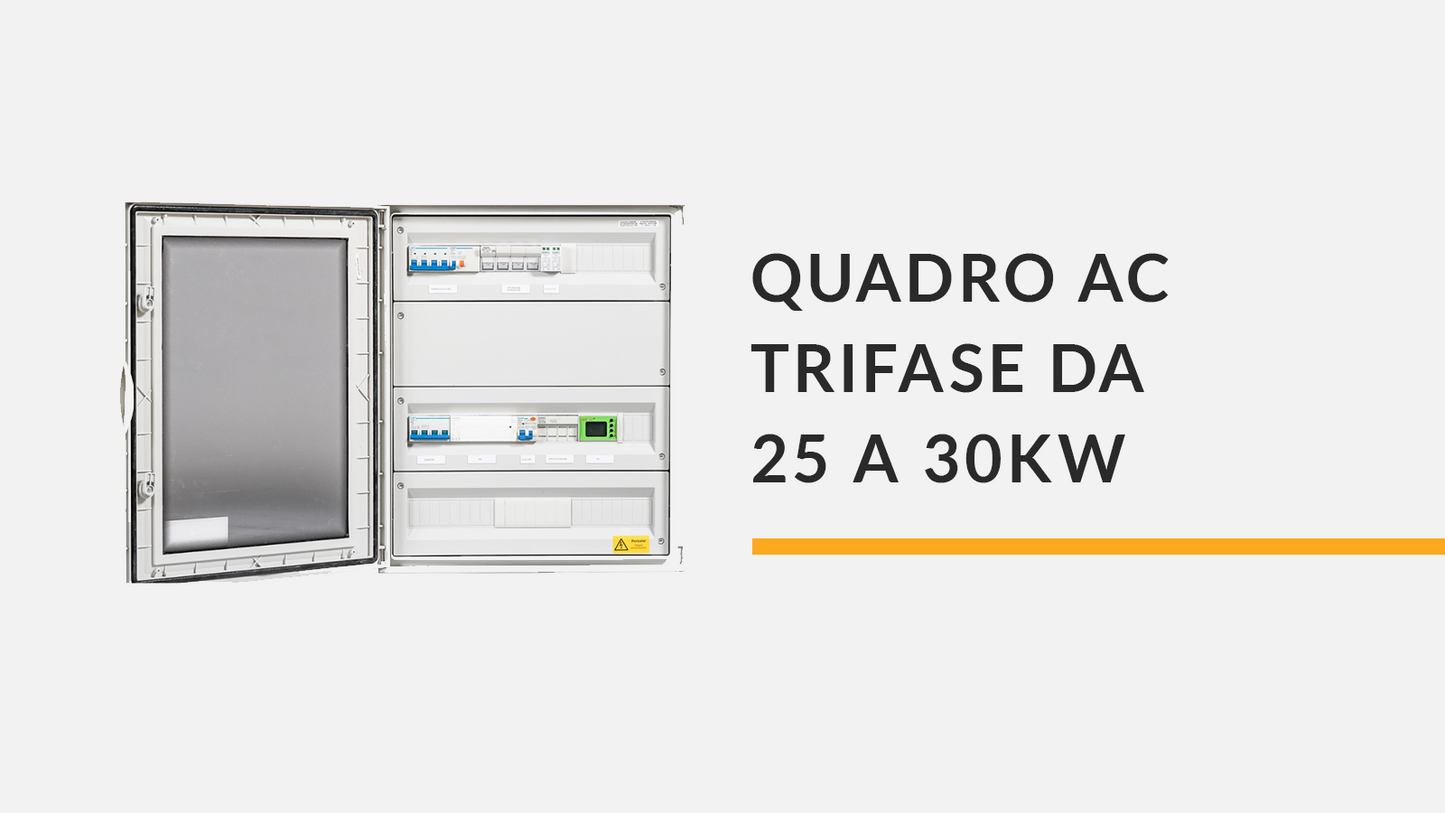

Quadro AC da 25 a 30 kW (singolo inverter) con interfaccia CEI 0-21

Quadro AC fotovoltaico trifase 25-30 kW con SPI e dispositivo di interfaccia CEI 0-21 per inverter singolo

Il quadro AC fotovoltaico trifase da 25-30 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata negli impianti fotovoltaici residenziali, commerciali e di piccola media potenza collegati alla rete elettrica di bassa tensione.

Il quadro elettrico è configurato per la gestione di un inverter fotovoltaico trifase con potenza compresa tra 25 kW e 30 kW. Integra sistemi di protezione elettrica, sezionamento automatico e dispositivi di sicurezza necessari per garantire il corretto coordinamento tra inverter, linea elettrica e rete di distribuzione secondo le normative tecniche italiane per la connessione degli impianti di produzione.

Questo quadro AC per impianti fotovoltaici consente la connessione sicura dell’inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete di distribuzione in bassa tensione.

---

Funzione del quadro AC negli impianti fotovoltaici

Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra l’inverter fotovoltaico e la rete elettrica di distribuzione. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità di funzionamento e protezione delle apparecchiature.

Il sistema di protezione di interfaccia monitora costantemente i principali parametri della rete elettrica come:

• tensione di rete
• frequenza della rete
• asimmetria tra le fasi
• condizioni operative della linea elettrica

Quando vengono rilevate anomalie o condizioni fuori dai limiti previsti dalla normativa, il sistema di protezione interviene automaticamente scollegando l’impianto fotovoltaico dalla rete elettrica per garantire la sicurezza dell’impianto e della rete di distribuzione.

Il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linea di connessione e rete pubblica riducendo il rischio di guasti e migliorando l’affidabilità complessiva dell’impianto fotovoltaico.

---

Caratteristiche principali del quadro AC fotovoltaico 25-30 kW

• Gestione lato corrente alternata per inverter fotovoltaico trifase da 25 a 30 kW
• Sistema di protezione di interfaccia conforme alla normativa CEI 0-21
• Dispositivo di interfaccia con sgancio automatico della linea
• Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni atmosferiche e di manovra
• Protezione magnetotermica e differenziale delle linee elettriche
• Contattore modulare per sezionamento automatico dell’impianto
• Centralino in materiale ABS da parete con grado di protezione IP65
• Componenti modulari installati su guida DIN
• Barra di terra e neutro per collegamenti di protezione

---

Applicazioni del quadro AC fotovoltaico trifase

• Impianti fotovoltaici residenziali di media potenza
• Impianti fotovoltaici commerciali su edifici produttivi
• Installazioni su coperture industriali e capannoni
• Sistemi fotovoltaici con inverter trifase singolo
• Impianti con connessione alla rete elettrica in bassa tensione secondo CEI 0-21
• Sistemi di produzione di energia elettrica da fonte solare

---

Componenti inclusi nel quadro elettrico AC

• 1 centralino ABS da parete con grado di protezione IP65 dimensioni 42 × 59 × 15 cm
• 2 interruttori magnetotermici 4 poli 50A 10kA curva C
• 1 blocco differenziale accoppiabile 4 poli 50/63A 300mA tipo A
• 1 sganciatore a lancio di corrente 230/400 Vac
• 1 scaricatore di sovratensione modulare SPD Tipo 2 + CT 40kA 3P+N 420 Vac
• 1 contattore modulare 100A 4NA 230 Vac
• 1 interruttore magnetotermico differenziale 1P+N 10A 30mA 4,5kA curva C tipo A
• 4 pressacavi IP68 diametro 4-8 mm
• 4 pressacavi IP68 diametro 13-18 mm
• 1 barra di terra e neutro con viti di fissaggio
• 1 dispositivo di interfaccia conforme CEI 0-21 con tampone superiore a 5 secondi

---

Specifiche tecniche del quadro AC fotovoltaico

Tipologia quadro	Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI
Configurazione inverter	1 inverter trifase da 25-30 kW
Normativa di connessione	CEI 0-21
Protezione sovratensioni	SPD Tipo 2 + CT 40kA
Grado di protezione	IP65
Installazione	Centralino da parete per ambienti interni o esterni

---

Installazione del quadro elettrico AC per impianti fotovoltaici

Il quadro AC è progettato per installazioni a parete in locali tecnici, ambienti esterni protetti o aree dedicate alla gestione degli impianti fotovoltaici.

Il centralino in ABS con grado di protezione IP65 assicura una protezione elevata dei componenti elettrici contro polvere e umidità garantendo affidabilità operativa anche in ambienti esposti agli agenti atmosferici.

Il dimensionamento e la configurazione del quadro devono essere verificati dal progettista dell’impianto fotovoltaico o da un installatore elettrico qualificato in base alla potenza dell’impianto, alle caratteristiche della rete e alle prescrizioni del gestore della rete elettrica.

---

Domande frequenti sul quadro AC fotovoltaico

Cos’è il sistema di protezione di interfaccia SPI

Il sistema di protezione di interfaccia è un dispositivo di sicurezza che controlla continuamente i parametri della rete elettrica come tensione e frequenza scollegando automaticamente l’impianto fotovoltaico quando vengono rilevate condizioni non conformi ai limiti previsti dalle normative tecniche.

Per quali impianti è adatto questo quadro AC

Il quadro è progettato per impianti fotovoltaici con inverter trifase singolo da 25 a 30 kW collegati alla rete elettrica di distribuzione in bassa tensione.

Cosa stabilisce la normativa CEI 0-21

La normativa CEI 0-21 definisce le regole tecniche per la connessione degli impianti di produzione di energia elettrica alla rete di distribuzione in bassa tensione stabilendo requisiti di sicurezza, protezione e gestione dell’interfaccia tra impianto e rete.

---
