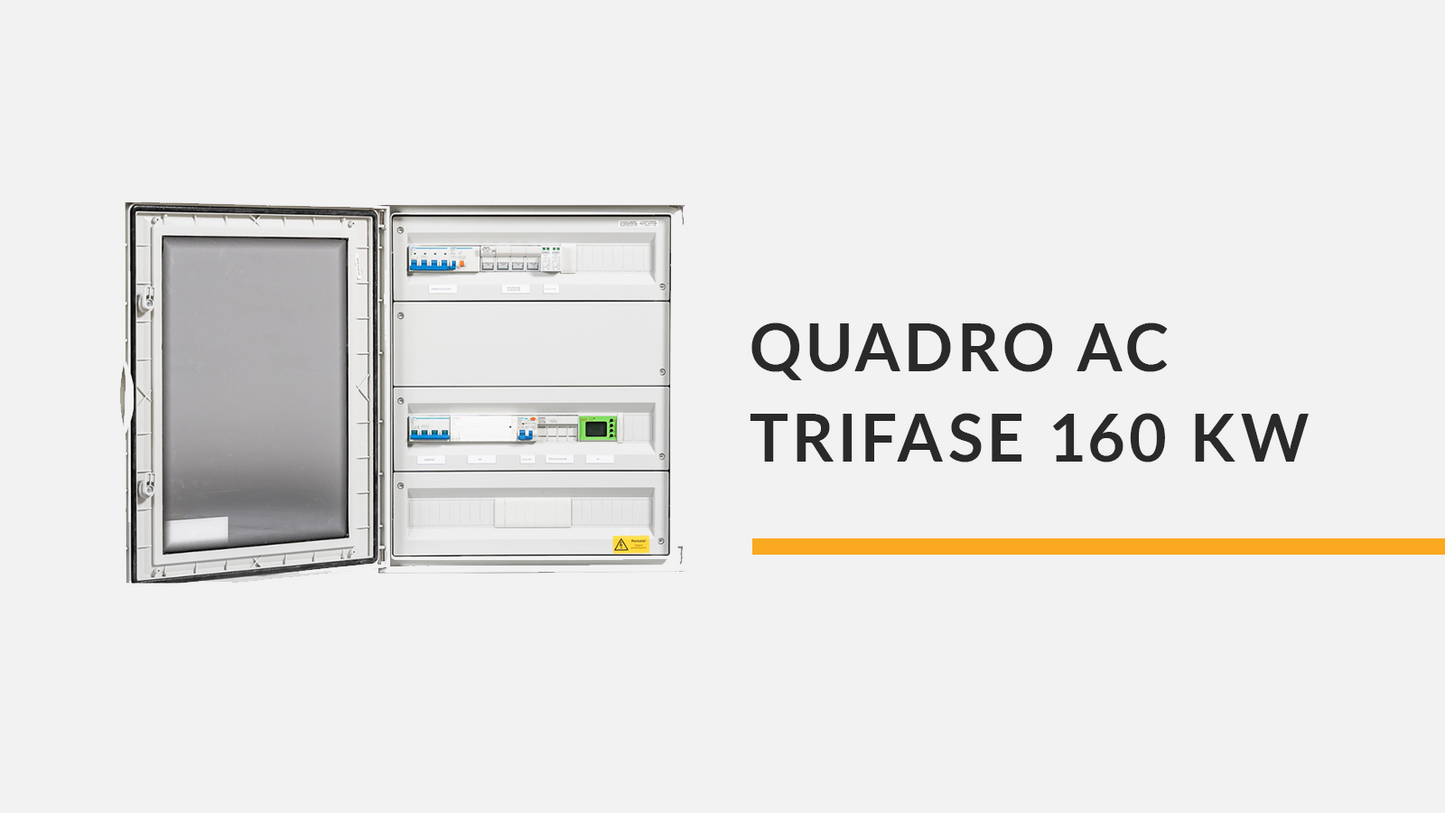

Quadro AC trifase con SPI - num.1 Inv. 100kW + num.1 Inv. 60kW (tot. 160kW) con interfaccia CEI 0-16

Quadro AC fotovoltaico trifase 160 kW con SPI e dispositivo di interfaccia CEI 0-16 per inverter 100 kW + 60 kW

Il quadro AC fotovoltaico trifase da 160 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-16 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata (AC) negli impianti fotovoltaici industriali e commerciali collegati alla rete elettrica di distribuzione in media tensione.

Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 100 kW e 60 kW, per una potenza complessiva dell’impianto pari a 160 kW. Integra sistemi di protezione elettrica, sezionamento, controllo e monitoraggio progettati per garantire il coordinamento delle protezioni tra inverter, linee di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.

Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete elettrica assicurando il rispetto dei requisiti tecnici previsti dalla normativa CEI 0-16 per la connessione degli impianti di produzione alla rete di distribuzione in media tensione.

---

Funzione del quadro AC negli impianti fotovoltaici

Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter fotovoltaici e la rete elettrica. La sua funzione principale è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità operativa e protezione dei componenti.

Il sistema di protezione di interfaccia (SPI) monitora costantemente i parametri della rete elettrica come:

• tensione di rete
• frequenza
• asimmetrie di fase
• condizioni di funzionamento della linea

In caso di anomalie o condizioni non conformi ai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete per prevenire danni ai componenti e garantire la sicurezza del sistema elettrico.

Negli impianti fotovoltaici industriali e commerciali il quadro AC consente inoltre il coordinamento delle protezioni elettriche tra inverter, linee di distribuzione e rete, riducendo il rischio di guasti e migliorando la stabilità del sistema di generazione energetica.

L’integrazione di sistemi di comunicazione permette inoltre la supervisione remota dell’impianto fotovoltaico e l’integrazione con piattaforme di monitoraggio energetico e sistemi di gestione dell’energia (EMS).

---

Caratteristiche principali del quadro AC fotovoltaico 160 kW

• Gestione lato corrente alternata di due inverter fotovoltaici trifase da 100 kW e 60 kW
• Potenza complessiva impianto fotovoltaico fino a 160 kW
• Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-16
• Dispositivo di interfaccia per connessione alla rete elettrica di distribuzione
• Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni atmosferiche e di manovra
• Protezione magnetotermica e differenziale delle linee elettriche
• Contattore di interfaccia per sezionamento automatico della linea
• Carpenteria metallica industriale con grado di protezione IP55
• Segnalazione stato impianto tramite spie LED frontali
• Sistema di comunicazione GSM con Wi-Fi per monitoraggio remoto

---

Applicazioni del quadro AC fotovoltaico trifase

• Impianti fotovoltaici industriali di media e grande potenza
• Impianti fotovoltaici commerciali su edifici produttivi
• Installazioni fotovoltaiche su capannoni industriali
• Impianti con più inverter trifase collegati in parallelo
• Sistemi fotovoltaici con connessione alla rete in media tensione secondo CEI 0-16
• Sistemi di produzione di energia elettrica da fonti rinnovabili
• Impianti fotovoltaici con monitoraggio energetico e supervisione remota

---

Componenti inclusi nel quadro elettrico AC

• 1 centralino in carpenteria metallica industriale IP55 dimensioni 184 × 119 × 40 cm
• 1 interruttore scatolato magnetotermico 4 poli 315A 50kA
• 2 sganciatori ad apertura 220-240 VAC frame 250 / 400 / 630
• 1 scaricatore di sovratensione SPD Tipo 2 + CT 40kA 3P+N 420 Vac
• 3 spie LED modulari 115-230 V rosse
• 1 comunicatore GSM con Wi-Fi, antenna e batteria al litio (6DI + 4AI + 4DO)
• 1 contattore 4 poli 380A AC1 230 VAC
• 2 interruttori magnetotermici differenziali 1P+N 6A 30mA 10kA curva C tipo A
• 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo A
• 1 presa modulare Schuko 16A 250 VAC
• 1 interruttore magnetotermico 4 poli 180A 36kA
• 1 copriterminali filo alto 4 poli frame 250
• 1 riduttore di corrente toroidale diametro 110 mm
• 1 interruttore magnetotermico 4 poli 100A 10kA curva C
• 1 sganciatore a lancio di corrente 230 Vac
• 1 riduttore di corrente toroidale diametro 80 mm
• 2 relè differenziali modulari Idn 0,025-25A alimentazione 110-400 VAC/DC
• 1 dispositivo di interfaccia conforme CEI 0-16 con tampone superiore a 5 secondi

---

Specifiche tecniche del quadro AC fotovoltaico

Tipologia quadro	Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI
Configurazione inverter	1 inverter trifase 100 kW + 1 inverter trifase 60 kW
Potenza nominale impianto	160 kW
Normativa di connessione	CEI 0-16
Protezione sovratensioni	SPD Tipo 2 + CT 40kA
Grado di protezione carpenteria	IP55
Dimensioni quadro	184 × 119 × 40 cm
Sistema di comunicazione	Comunicatore GSM con Wi-Fi per monitoraggio remoto

---

Installazione del quadro elettrico AC per impianti fotovoltaici

Il quadro elettrico AC è progettato per installazioni in locali tecnici, cabine elettriche, centrali di produzione energetica e ambienti industriali dedicati alla gestione degli impianti fotovoltaici.

La carpenteria metallica con grado di protezione IP55 garantisce una protezione elevata dei componenti elettrici contro polvere, agenti atmosferici e umidità, assicurando affidabilità operativa anche in ambienti industriali complessi.

Il dimensionamento e la configurazione del quadro devono essere verificati dal progettista dell’impianto fotovoltaico o da un installatore elettrico qualificato in base alla potenza dell’impianto, alle caratteristiche della rete e alle prescrizioni del gestore della rete di distribuzione.

---

Domande frequenti sul quadro AC fotovoltaico

Cos’è il sistema SPI negli impianti fotovoltaici

Il sistema di protezione di interfaccia (SPI) è un dispositivo di sicurezza che controlla costantemente i parametri della rete elettrica come tensione e frequenza e scollega automaticamente l’impianto fotovoltaico in caso di anomalie o condizioni non conformi ai limiti previsti dalla normativa.

Per quali impianti è progettato questo quadro AC

Il quadro AC è progettato per impianti fotovoltaici con due inverter trifase da 100 kW e 60 kW per una potenza complessiva pari a 160 kW collegati alla rete elettrica di distribuzione.

Cosa stabilisce la normativa CEI 0-16

La normativa CEI 0-16 definisce le regole tecniche per la connessione degli impianti di produzione di energia elettrica alla rete di distribuzione in media tensione stabilendo i requisiti di sicurezza, protezione e gestione dell’interfaccia tra impianto e rete.

---
