Quadro AC trifase con SPI - num.2 Inverter 33 kW (tot. 66kW) con interfaccia CEI 0-21

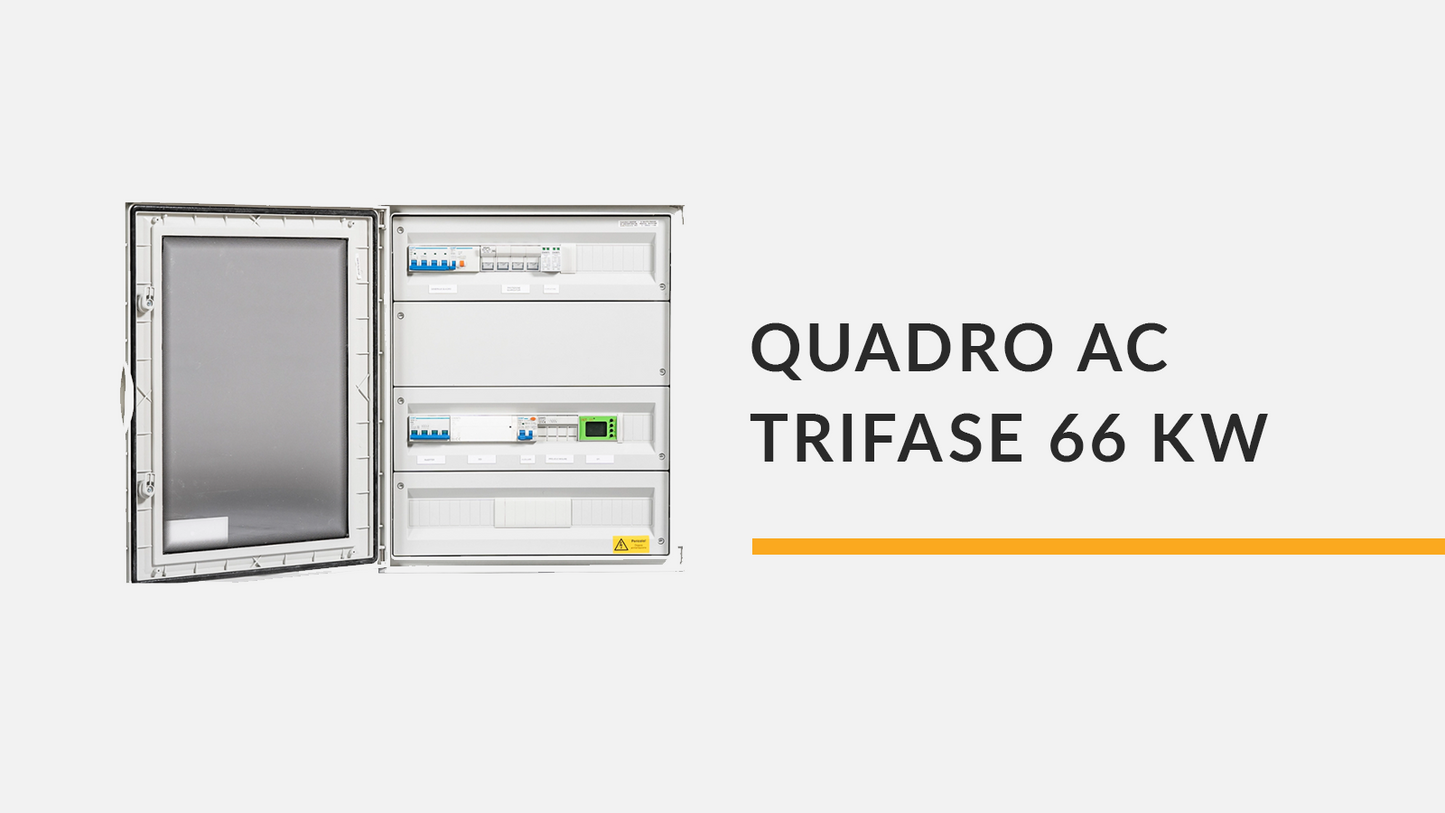

Quadro AC fotovoltaico trifase 66 kW con SPI e dispositivo di interfaccia CEI 0-21 per 2 inverter da 33 kW

Il quadro AC fotovoltaico trifase da 66 kW con sistema di protezione di interfaccia (SPI) e dispositivo di interfaccia conforme alla normativa CEI 0-21 è un quadro elettrico progettato per la gestione, protezione e controllo del lato corrente alternata negli impianti fotovoltaici con connessione alla rete elettrica di bassa tensione.

Il quadro elettrico è configurato per la gestione di due inverter fotovoltaici trifase da 33 kW per una potenza complessiva dell’impianto pari a 66 kW. Integra dispositivi di protezione, sezionamento e controllo progettati per garantire il corretto coordinamento delle protezioni tra inverter, linea di distribuzione e rete elettrica secondo le normative tecniche italiane per la connessione degli impianti di produzione.

Questo quadro AC per impianti fotovoltaici consente la connessione sicura degli inverter alla rete assicurando il rispetto dei requisiti previsti dalla normativa CEI 0-21 per la connessione degli impianti di produzione alla rete elettrica in bassa tensione.

---

Funzione del quadro AC negli impianti fotovoltaici

Il quadro elettrico AC fotovoltaico rappresenta il punto di interfaccia tra gli inverter dell’impianto e la rete elettrica di distribuzione. La sua funzione è gestire il lato corrente alternata dell’impianto garantendo sicurezza elettrica, continuità di funzionamento e protezione delle apparecchiature.

Il sistema di protezione di interfaccia monitora costantemente i principali parametri della rete elettrica come:

• tensione di rete
• frequenza
• equilibrio delle fasi
• condizioni di funzionamento della linea

Nel caso in cui vengano rilevate anomalie o parametri fuori dai limiti previsti dalla normativa, il sistema interviene automaticamente scollegando l’impianto fotovoltaico dalla rete elettrica per garantire la sicurezza dell’impianto e della rete.

Il quadro AC permette inoltre il coordinamento delle protezioni elettriche tra inverter e rete di distribuzione riducendo il rischio di guasti e migliorando la stabilità del sistema di produzione di energia.

---

Caratteristiche principali del quadro AC fotovoltaico 66 kW

• Gestione lato corrente alternata di due inverter trifase da 33 kW
• Potenza complessiva impianto fotovoltaico fino a 66 kW
• Sistema di protezione di interfaccia SPI conforme alla normativa CEI 0-21
• Dispositivo di interfaccia per connessione alla rete elettrica in bassa tensione
• Scaricatore di sovratensione SPD Tipo 2 + CT per protezione da sovratensioni
• Protezione magnetotermica e differenziale delle linee elettriche
• Contattore di interfaccia per sezionamento automatico della linea
• Carpenteria industriale con grado di protezione IP55
• Segnalazione stato impianto tramite spie LED frontali
• Presa di servizio integrata per manutenzione

---

Applicazioni del quadro AC fotovoltaico trifase

• Impianti fotovoltaici commerciali e industriali di media potenza
• Impianti fotovoltaici installati su capannoni industriali
• Installazioni su edifici produttivi e strutture commerciali
• Impianti con più inverter trifase collegati in parallelo
• Sistemi fotovoltaici con connessione alla rete di bassa tensione secondo CEI 0-21
• Impianti di produzione di energia da fonti rinnovabili

---

Componenti inclusi nel quadro elettrico AC

• 1 centralino in carpenteria industriale IP55 dimensioni 127 × 82 × 30 cm
• 1 interruttore magnetotermico 4 poli 125A 10kA curva C
• 1 sganciatore a lancio di corrente 230 Vac
• 1 scaricatore di sovratensione modulare Tipo 2 + CT 40kA 3P+N 420 Vac
• 3 spie LED modulari 115-230 V rosse
• 2 interruttori magnetotermici differenziali 1P+N 6A 30mA 10kA curva C tipo AC
• 1 interruttore magnetotermico differenziale 1P+N 16A 30mA 10kA curva C tipo AC
• 1 presa modulare Schuko 16A 250 Vac
• 1 contattore 4 poli 95A AC1
• 2 interruttori magnetotermici 4 poli 63A curva C 10kA
• 2 blocchi differenziali accoppiabili 4 poli 50/63A Idn 300mA tipo A
• 1 dispositivo di interfaccia conforme CEI 0-21 con tampone superiore a 5 secondi

---

Specifiche tecniche del quadro AC fotovoltaico

Tipologia quadro	Quadro elettrico AC fotovoltaico trifase con protezione di interfaccia SPI
Configurazione inverter	2 inverter trifase da 33 kW
Potenza nominale impianto	66 kW
Normativa di connessione	CEI 0-21
Protezione sovratensioni	SPD Tipo 2 + CT 40kA
Grado di protezione carpenteria	IP55
Dimensioni quadro	127 × 82 × 30 cm

---

Installazione del quadro elettrico AC per impianti fotovoltaici

Il quadro elettrico AC è progettato per installazioni in locali tecnici, centrali di produzione energetica e ambienti industriali dedicati alla gestione degli impianti fotovoltaici.

La carpenteria con grado di protezione IP55 garantisce protezione dei componenti elettrici contro polvere e umidità assicurando affidabilità operativa anche in ambienti industriali.

La configurazione del quadro deve essere verificata dal progettista dell’impianto o da un installatore qualificato in funzione della potenza dell’impianto e delle caratteristiche della rete elettrica.

---

Domande frequenti sul quadro AC fotovoltaico

Cos’è il sistema SPI negli impianti fotovoltaici

Il sistema di protezione di interfaccia è un dispositivo che controlla i parametri della rete elettrica come tensione e frequenza e scollega automaticamente l’impianto fotovoltaico quando i valori superano i limiti previsti dalla normativa.

Per quali impianti è progettato questo quadro AC

Il quadro AC è progettato per impianti fotovoltaici con due inverter trifase da 33 kW per una potenza complessiva pari a 66 kW collegati alla rete elettrica in bassa tensione.

Cosa stabilisce la normativa CEI 0-21

La normativa CEI 0-21 definisce le regole tecniche per la connessione degli impianti di produzione alla rete elettrica in bassa tensione stabilendo i requisiti di sicurezza e protezione dell’interfaccia tra impianto e rete.

---
